Стандартты эжектор түйреуіштеріқұйылған бөлшектердің қалып қуысынан дәл және қайталанатын шығарылуына жауап беретін бүрку жүйесіндегі негізгі құрамдас бөліктер. Бұл мақалада өлшемдік стандарттарға, материалдың техникалық сипаттамаларына, жұмыс принциптеріне, қолдану сценарийлеріне және салада мойындалған қиындықтарға назар аудара отырып, Стандартты эжектор түйреуіштерінің құрылымдық және техникалық зерттелуі қарастырылған. Мақсаты – құрал жасау инженерлері, қалып құрастырушылары және сатып алу мамандары көтерген жалпы техникалық сұрақтарды шешу кезінде осы компоненттердің заманауи қалып конструкцияларында қалай жұмыс істейтінін түсіндіру.

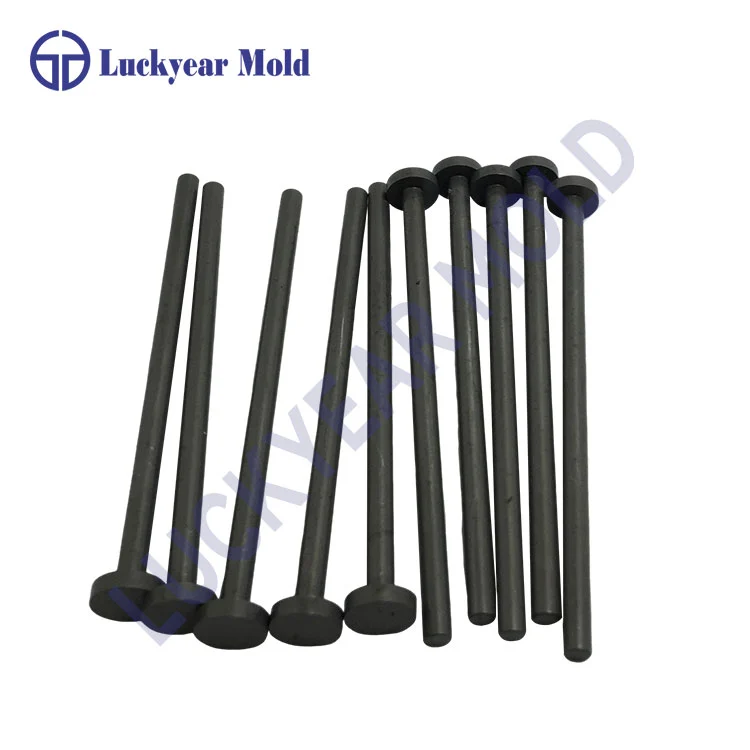

Стандартты эжекторлық түйреуіштер - салқындату сатысынан кейін құйылған бөліктерді қуыстан механикалық түрде итеру үшін бүрку қалыптарында орнатылған дәлдікпен жасалған цилиндрлік құрамдас бөліктер. Олардың негізгі рөлі деформациясыз, бетінің зақымдалуынсыз немесе өндірісті үзбей, дәйекті деформациялауды қамтамасыз ету болып табылады. Бұл түйреуіштер эжекторлық жүйеде жұмыс істейді, цикл тұрақтылығын сақтау үшін эжектор тақталарымен және қайтару түйреуіштерімен синхрондалады.
Жоғары көлемді өндіріс орталарында стандартты эжектор түйреуіштерінің сенімділігі қалыптың ұзақ қызмет ету мерзімі мен өндіріс тиімділігіне тікелей әсер етеді. Дұрыс таңдамау немесе өлшемдердің сәйкес келмеуі біркелкі емес шығару күшіне, бөліктің жабысуына немесе қалыптың мерзімінен бұрын тозуына әкелуі мүмкін. Сондықтан стандартты эжекторлық түйреуіштер DIN, JIS және ISO сияқты халықаралық мойындалған стандарттарға сәйкес шығарылады, бұл өзара ауыстырымдылық пен болжамды өнімділікті қамтамасыз етеді.
Бұл мақала стандартты эжектор түйреуіштерінің әртүрлі қалыптау сценарийлерінде қалай жобаланатыны, көрсетілгені және қолданылатыны туралы, жарнамалық тілден гөрі техникалық түсініктілікке баса назар аударады.
Стандартты эжектор түйреуіштерінің өнімділігі негізінен өлшемдік дәлдікке, материалдың құрамына және беттің тұтастығына байланысты. Бұл параметрлер заманауи инжекциялық қалыптау машиналарының пайдалану талаптарын қанағаттандыру үшін өндіріс кезінде қатаң бақыланады.
| Параметр | Типтік диапазон | Техникалық ескертулер |
|---|---|---|
| Диаметрі | Ø1,0 мм – Ø25,0 мм | Дәлдік – түзулік пен жарамдылықты сақтау үшін |
| Ұзындығы | 1000 мм дейін | Қалыптың тереңдігіне негізделген реттелетін ұзындықтар қол жетімді |
| Материал | SKD61 / H13 / SKH51 | Қаттылық, қаттылық және ыстыққа төзімділік үшін таңдалған |
| Қаттылық | HRC 58–62 | Тозуға және деформацияға төзімділікті қамтамасыз етеді |
| Беткі әрлеу | Ra ≤ 0,2 мкм | Жұмыс кезінде үйкеліс пен қышуды азайтады |
| Жылулық өңдеу | Вакуумды қатайту | Өлшем тұрақтылығын жақсартады |
Өндіріс процестеріне әдетте CNC токарлық өңдеу, центрсіз тегістеу, вакуумды термиялық өңдеу және TiN немесе DLC сияқты қосымша бет жабындары кіреді. Бұл процестер қайталанатын жүктеме циклдерінде сынғыш бұзылудың алдын алу үшін қаттылықты өзек қаттылығымен теңестіру үшін таңдалады.
Стандартты эжектор түйреуіштері инжекциялық қалыптау операцияларының кең ауқымында қолданылады, соның ішінде автомобиль компоненттері, тұрмыстық электроника корпустары, медициналық бір рет қолданылатын бұйымдар және өнеркәсіптік пластикалық бөлшектер. Олардың орналасуы мен саны бөлшектердің геометриясына, қабырғасының қалыңдығына және материалдың шөгуінің мінез-құлқына негізделген пішінді жобалау кезінде анықталады.
Өнімділік мәселелеріне туралау дәлдігі, майлау шарттары және термиялық кеңею кіреді. Жоғары температуралы қалыптау орталарында жұмсарту немесе иілуді болдырмау үшін материалды таңдау маңызды болады. Абразивті немесе шыны толтырылған пластмассалар үшін тозуды азайту үшін беті өңделген эжектор түйреуіштер жиі белгіленеді.
Үнемі тексеру және ауыстыру кестелері ұсынылады, өйткені беттің кішігірім зақымдалуы ақауларды пішінделген бөліктерге тасымалдауы мүмкін. Стандарттау техникалық қызмет көрсету топтарына тозған түйреуіштерді кең көлемде қайта өңдеусіз ауыстыруға мүмкіндік береді, тоқтау уақытын азайтады.
Белгілі бір қалып дизайны үшін стандартты эжектор түйреуіштері қалай таңдалады?
Таңдау қуыстың орналасуына, қажетті шығару күшіне, материал түріне және қалыпты жұмыс температурасына негізделген. Инженерлер күшті біркелкі бөлу және бөліктің деформациясын болдырмау үшін түйреуіш диаметрі мен мөлшерін есептейді.
Беттік әрлеу эжектор түйреуіштерінің жұмысына қалай әсер етеді?
Жіңішке бетті өңдеу түйреуіш пен қалып тақтасы арасындағы үйкелісті азайтып, тозуды азайтады және жабысуды болдырмайды. Бұл біркелкі шығару циклдары мен ұзақ қызмет мерзіміне тікелей ықпал етеді.
Стандартты эжектор түйреуіштерін қаншалықты жиі ауыстыру керек?
Ауыстыру аралықтары өндіріс көлеміне, материалдың абразивтілігіне және техникалық қызмет көрсету тәжірибесіне байланысты. Тозу белгілерін, майысуын немесе түсінің өзгеруін визуалды тексеру әдетте қызмет көрсету мүмкіндігін анықтау үшін қолданылады.
Өнеркәсіптік тұрғыдан алғанда, стандартты эжектор түйреуіштерінің болашақ даму тенденциялары барған сайын күрделі қалып конструкциялары мен автоматтандырылған өндіріс желілерін қолдау үшін кеңейтілген жабындарға, жоғары шаршауға төзімді материалдарға және қатаң өлшемдік төзімділікке бағытталған.
Құрал құрамдас бөліктерін жеткізу тізбегінің танымал қатысушысы ретінде,Сәттілік жылыХалықаралық стандарттарға сәйкес жасалған стандартты эжекторлық түйреуіштерді қамтамасыз етеді, әртүрлі қалыптау талаптарында тұрақты сапа мен қолдану сенімділігін қолдайды.
Стандартты эжектор түйреуіштеріне қатысты қосымша техникалық мәліметтер, теңшелген сипаттамалар немесе сатып алуды қолдау үшін,бізбен хабарласыңықолданбаға бағытталған көмек үшін арнайы техникалық топпен жұмыс істеу.
